ما هي ملفات ذات امتداد XSD وكيف يستفاد منها

ماهي ملفات XSD ؟
هي ملفات تساعدنا في استعراض التقارير او ارسال واستلام بيانات من  والى  Stored procedure الموجودة بداخل قاعدة البيانات بطريقة سهلة وواضحة  .
اي التقرير في بيئة الفجوال ستوديو لا يمكن استخدامه عن طريق الاتصال المنفصل او عن طريق الكود بصورة عامة لأنه يحتاج الى ملف ذو امتداد .XSD يحدد  له الحقول التي سيعرض بها البيانات التي نملئها من قاعدة البيانات  . اي تكون العملية بشكل التالي
اي البيانات تأتي من قاعدة البيانات الى ملف XSD الذي نحن نحمله بالبيانات ومنه تعرض داخل التقرير هذه البيانات  والتقرير يعرض داخل مستعرض تقارير  Report Viewer  او تستخدم مباشرة من بدون تقارير

لأدراج ملف .XSD من داخل المشروع نختار اضافة كائن جديد ومن قائمة Data نختار DataSet



شكل الملف بعد ادراجه داخل المشروع يعرض لنا في ToolBox اداوات جديدة نستخدمها في هذه الملفات وسوف نشرحها بلتفصيل




كما نعلم التقرير يحتاج لأعمدة تعرض فيه اي حقول لذالك ندرج DataTable لتكوين اعمدة  المطلوبة للتقرير ونوع كل عمود  يحدد من خصائصه وكذالك بقية الخصائص الخاص بكل عمود او حقل.

وكيف نملئى هذه الاعمدة بالبيانات  ؟
نملئها عن طريق TableAdapter ايضا ندرجه في اسفل  DataTable الذي كوناه لكي ننفذ عمليات على TableAdapter  وهو يملئ  الجدول  DataTable بالبيانات  .




وهذا  Query الموجودة داخل TableAdapter نكونها عن طريق سحب  Query من Toolbox وبعد سحب والقائه على  TableAdapter سيعرض لنا الشاشة التالية


توجد به ثلاث خيارات
1.     Use SQL statements هنا نحن نكتب جملة SQL ونحدد البيانات التي نريدها ان تعرض وكيف
2.     Create new stored procedures هنا ننشئ بروسيجر جديدة ونضيفه في قاعدة البيانات
3.     Use existing stored procedures  هنا نستخدم مباشرة بروسيجر موجودة في قاعدة البيانات

في حال اخترنا الخيار الأول ستضهر لنا هذه الشاشة ونكتب به Sql  التي نود ان تنفذ


في هذا SQL جعلنا يبحث عن اسم معين

توضيح محتويات الصفحة ....

Query Builder : هي لتنفيذ جملة Sql والتاكد من صحتها
Advanced Options : هي تحديد امكانية اضافة وحذف وتعديل مباشرة على الجدول اي يضيف Query الخاص بلحذف والتعديل  مباشرة. وهذه الخاصية ل اتفعل اذا اذا كان احد حقول الجدول يحتوي على مفتاح رئيسي تستطيع اضافته


بعد اكمال العمل نضغط next  ستضهر هذه الشاشة

يوجد به اسمين للبروسيجر او الفاكشن  التي كتبناها وكيف سيتم استدعاها
1.     Fill A DataTable هي اسم الدالة التي نريد استدعائها عن ملئى حقول الجدول DataTabel بالبيانات
2.     Return a DataTabel هي اسم الدالة  SelectMethod التي سنستدعيها في التقارير لتمرير البيانات لها

بعد اضافة  query وتفعيل الاضافة والحذف والتعديل تلقائيا تكتب عبارة Sql  الخاصة بكل من الاضافة والحذف والتعديل والاختيار الخاصة بالجدول
بشكل اجرائات (insert,delete,update, select) نستطيع استدعائها وتمرير البرامترات لها . ونستطيع تغيرها  ومعرفتها بضغط  tableAdapter الخاص بجدول والتحكم بالخصائص

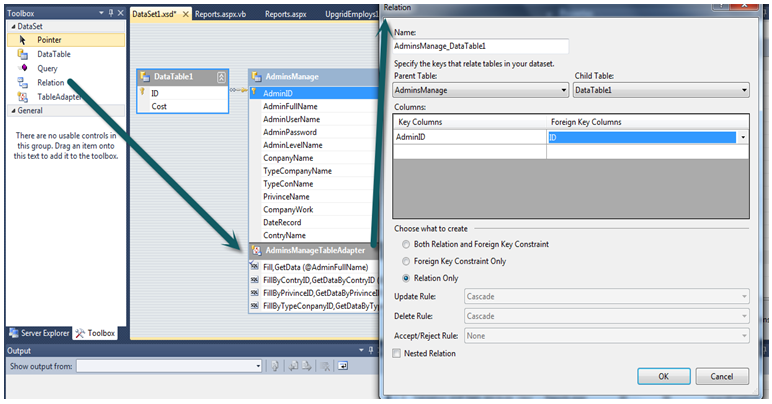

العلاقات بين الجداول Relation تستخدم لعمل علاقة بين اكثر من جدول لجلب بيانات من اكثر من جدول الى تقرير او الى المشروع للتعامل معها وهي عملية معروفة جدول رئيسي وثانوي ومفتاح رئيسي وثانوي يربط الجدولين


هناك طريقة مباشرة لتكوين Data table  و TableAdapter مباشرة بدون تصميم حقل حقل وهو عن طريق الاتصال ببروسيجر موجود بقاعدة البيانات فيه كل مدخلات ومخرجات التقرير فقط نسحب TableAdapter وندرجه ونختار

Use existing stored procdures   ونختار البروسيجر من قاعدة البيانات وهو تلقائيا سيكون لنا الجدول الخاص به بكل سهولة وكذالك Query الخاصة به


كيف نستدعي الدوال الموجودة داخل ملفات XSD من البرنامج  ؟

لعمل نسخة من جدول معين نكون كائن جديد  من Dataset.xsd وبعدها اسم الجدول المطلوب  نكتب التالي
VB.net Code
Dim dsCopy As New DataSet1.AdminsManageDataTable


C# Code
DataSet1.AdminsManageDataTable dsCopy = new DataSet1.AdminsManageDataTable();




لتنفيد  Query موجودة ضمن TableAdapter  نكون كائن جديد من ذالك TableAdapter ونستدعي اي دالة موجودة ضمنه ونرسل لها الجدول المراد ملئه بالبيانات الذي كوناه قبل قليل  والبرامترات الخاصة بالجدول
VB.net Code
Dim TabelAdapb As New DataSet1TableAdapters.AdminsManageTableAdapter
   TabelAdapb.Fill(dsCopy, "h%")



C# Code
DataSet1TableAdapters.AdminsManageTableAdapter TabelAdapb = new DataSet1TableAdapters.AdminsManageTableAdapter();
TabelAdapb.Fill(dsCopy, "h");



الأن لكي نعرض هذه البيانات داخل   GridView1 ويكون الكود كامل
VB.net Code
Dim dsCopy As New DataSet1.AdminsManageDataTable
Dim TabelAdapb As New DataSet1TableAdapters.AdminsManageTableAdapter
TabelAdapb.Fill(dsCopy, "h")
GridView1.DataSource = dsCopy


C# Code
DataSet1.AdminsManageDataTable dsCopy = new DataSet1.AdminsManageDataTable();
DataSet1TableAdapters.AdminsManageTableAdapter TabelAdapb = new DataSet1TableAdapters.AdminsManageTableAdapter();
TabelAdapb.Fill(dsCopy, "h");



وفي التقارير تستدعى بشكل التالي نرسل اسم الدالة والبرامترات هنا اتحدث عن ASP.net تقارير اما تقاير تطبيقات الوندوز يكون نفس الطريقة السابقة
VB.net Code
  ObjectDataSource1.SelectMethod = "GetData"
            ObjectDataSource1.SelectParameters.Clear()
            ObjectDataSource1.SelectParameters.Add("AdminFullName", DbType.String)
            ObjectDataSource1.SelectParameters("AdminFullName").DefaultValue = "h"
  Me.ReportViewer1.LocalReport.Refresh()



C# Code
ObjectDataSource1.SelectMethod = "GetData";
ObjectDataSource1.SelectParameters.Clear();
ObjectDataSource1.SelectParameters.Add("AdminFullName", DbType.String);
ObjectDataSource1.SelectParameters("AdminFullName").DefaultValue = "h";
this.ReportViewer1.LocalReport.Refresh();



الان لنعود الى صفحة تسمية الدالة عند الاستدعاء
1.     Fill a DataTable  كان اسمها fill  وهو ما فعلنا في استعائها كدالة في ملئ grid View
2.     Return a DataTabel  كان اسمها GetData واستدعينها في التقرير
الان عرفنا الفرق في استخدام هذين الاسمين
